LED's - Aussentemperaturanzeige in blau

    • Offizieller Beitrag

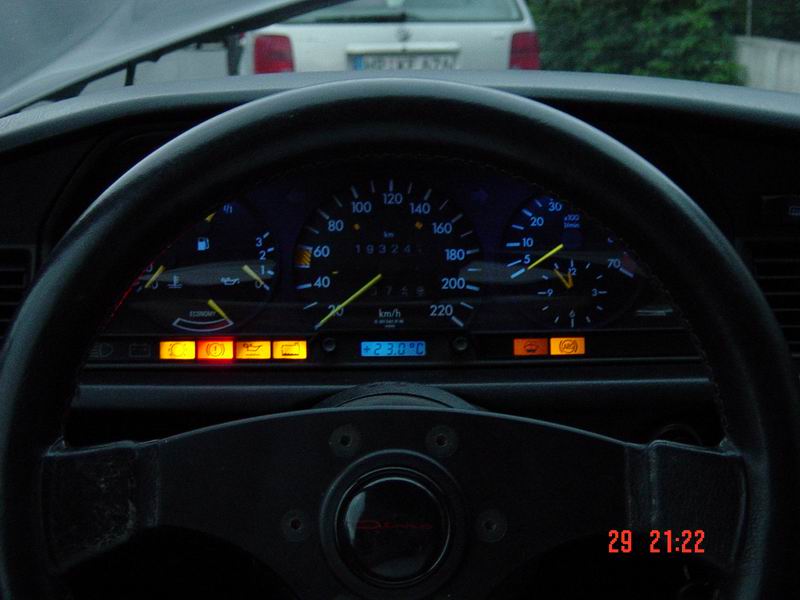

    Sieht nicht gerade toll aus wenn man blaue Instrumentenbeleuchtung hat und als Sonderausstattung eine Aussentemperaturanzeige mit weisser Hintergrundbeleuchtung sein eigen nennt.
    Also ändern wir das schnell! :D



    Temperaturanzeige ausbauen und zerlegen (zwei Schrauben raus und Display abnehmen).
    Wir nehmen ein winziges Stück Lochrasterplatine und löten 4 blaue SMD Top LED's nebeneinander, mit abwechselnder Polung auf.
    Mit feinem Kupferlackdraht verbinden wir diese 4 LED's jetzt zu einer Reihenschaltung.
    Nachdem wir das Lämpchen ausgelötet haben, kleben wir das kleine Platinchen, möglichst gerade mit doppelseitigem Klebeband oder ähnlichem, so auf die Tempanzeigeplatine dass die LED's genau an der Stelle sind, wo vorher der Glasskörper des Lämpchens war!
    Das ist wichtig damit die LED's unter der Abdeckung des Reflektors der Hintergrundbeleuchtung liegen (Indirekte Beleuchtung!). Notfalls die Ecken unserer Mini-Leiterkarte mit Seitenschneider vorsichtig abschneiden (rechts oben für den SOT und rechts unten für den Kondensator.


    Bilder sagen mehr als Worte und sind einfacher einzufügen ;)


    Jetzt noch an die Kontakte anlöten, der obere ist Minus und geht an die Kathode (oben) von LED1,
    LED1+2 sind unten verbunden,
    LED2+3 sind oben verbunden,
    LED3+4 sind wieder unten verbunden und
    vom oberen Kontakt LED4 (Anode) gehts an das untere Lötauge.
    (Eben eine Reihenschaltung)


    Als LED's eignen sich z.B. Nichia NSSB450 oder NSCB100 (die sind abgebildet) oder ähnliche.


    Viel Spass beim basteln...


    Gruss,
    Udo
